概述
不銹鋼錐型過濾器廣泛用于蒸汽、空氣、水、油品等系統管道中。保護各種計量器、泵機、閥門、疏水器等設備。
特點
BZG型過濾器結構簡單。小巧玲瓏．全不銹鋼制造，適用于高架安裝。
主要性能規范
| Type 型號 | Nominal Pressure(MPa) 公稱壓力 | Working Temperature(℃) 工作溫度 | Fiter Net Eye Number 濾網目數 | Applicable media 適用介質 |
|---|---|---|---|---|
| BZG型 BZGType | 1.6 | 350 | 20—150 | Steam，Air，Water。Oil 蒸汽、空氣、水、油 |
| 2.5 | 350 |
技術參數表

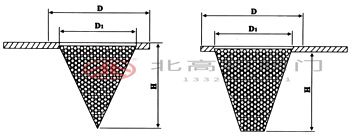

| Type 型號 | Nominal Diameter(DN) 公稱通徑 | 外形尺寸 | Effective Filtering Area 有效過濾面積(mm2) | ||
|---|---|---|---|---|---|
| D | D1 | H | |||
| BZG型 | 50 | 99 | 44 | 115 | 0.00165 |
| 65 | 118 | 58 | 140 | 0.0028 | |
| 80 | 132 | 68 | 165 | 0.00361 | |
| 100 | 156 | 90 | 215 | 0．O064 | |
| 125 | 184 | 114 | 265 | 0.0097 | |
| 150 | 211 | 140 | 300 | 0.015 | |
| 200 | 266 | 190 | 400 | 0.0262 | |
| 250 | 319 | 240 | 485 | 0.0412 | |
| 300 | 370 | 290 | 585 | 0.0591 | |
| 350 | 429 | 340 | 610 | 0.0691 | |
| 400 | 480 | 390 | 670 | 0.0871 | |
| 450 | 548 | 440 | 750 | 0.11 | |
<
<
<
<
<
<
<
<
<
<
